NGN - Jerarqua Digital Sncrona
Redes SDH y PDH sustituir varias ventajas clave.
G.707, G.708 and G.709 las recomendaciones de la ITU proporciona la base para la creacin de redes mundiales.
Las redes de trfico resistencia a minimizar prdida de trfico en caso de rotura de fibra de avera de los equipos.
Construido en tecnologa de vigilancia permite la configuracin remota y solucin de problemas de red.
Tecnologa flexible permite un afluente el acceso a cualquier nivel.
Tecnologa preparada para el futuro de las tasas de bits ms rpido a medida que la tecnologa avanza.

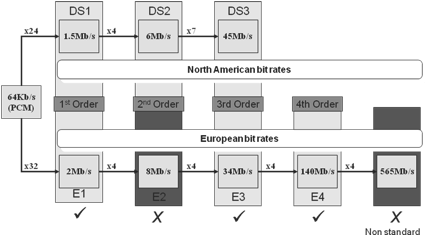

Mientras que las redes PDH europea no puede comunicarse con nosotros las redes, redes SDH puede llevar ambos tipos. Esta diapositiva muestra la forma en que las diferentes redes PDH y comparar las seales que pueden ser transportados a travs del red SDH.
SDH - Topologas de red
Sistema de Lnea
Un nico sistema es sistema de la PDH topologa de la red. Trfico se agrega y baj slo en los puntos finales de la red. Los nodos terminales se utilizan al final de la red para agregar y eliminar el trfico.
Dentro de una red SDH, es posible utilizar un nodo conocido como un regenerador. Este nodo recibe el SDH y retransmite. No hay orden inferior acceso al trfico es posible a partir de un regenerador y slo se utilizan para cubrir largas distancias entre los sitios en los que la distancia significa que la potencia recibida sera demasiado baja para transportar el tr fico.
Sistema de anillos
Un sistema de anillos consta de varios add/drop. muxes (ADM) conectados en una configuracin de anillo. Se puede acceder al trfico en cualquier ADM alrededor del anillo y que tambin es posible a que el trfico se redujo en varios nodos para los propsitos de la difusin.
La red tambin tiene la ventaja de ofrecer resistencia trfico, si hay una ruptura de fibra trfico I no se pierde. Refuerzo de las redes se analiza con ms detalle ms adelante.
Red SDH Sincronizacin
Mientras que las redes PDH no se sincroniza con una ubicacin cntrica, son redes SDH (de ah el nombre jerarqua digital sncrona). En algn lugar de la red de operadores ser la fuente principal de referencia. Esta fuente se distribuye por la red SDH a travs de la red o a travs de una sincronizacin red independiente.
Cada nodo puede cambiar a orgenes de copia si la principal fuente no est disponible. Diversos niveles de calidad se definen y el nodo de la mejor calidad que pueda encontrar. En los casos en que el nodo utiliza la lnea de entrada de la S1 byte en el MS generales se utiliza para denotar la calidad de la fuente.
La calidad ms baja fuente disponible a un nodo es generalmente su oscilador interno, en caso de que un nodo pasa a su propio reloj interno fuente este debe corregirse lo antes posible, ya que el nodo puede comenzar a generar errores en el tiempo.
Es importante que la estrategia de sincronizacin es una red planificada cuidadosamente, si todos los nodos de una red de trata de sincronizar su vecino en el mismo lado, obtendr un efecto llamado bucle de calado, como se muestra arriba. Esta red se empiezan a generar rpidamente los errores de cada nodo intenta sincronizar el uno del otro.
SDH Jerarqua
El diagrama que aparece a continuacin muestra cmo la carga til se construye, y no es tan duro como parece a primera. Las dos siguientes diapositivas se explica la forma en que los SDH se construye a partir del nivel inferior las cargas tiles.
Trama STM-1
La trama est formada por filas de 9 carga los gastos generales y 261 bytes.
La trama se transmite de fila en fila, como se ilustra a continuacin. El 9 de bytes en una fila se transmiten, seguido por los 261 bytes de carga, la siguiente fila es, a continuacin, se transmiten en forma similar hasta que toda la trama se ha transmitido. Toda la trama se transmite en 125 micro segundos.
STM-1 Gastos Generales
Las 3 primeras filas de la sobrecarga se llama el repetidor seccin gastos generales. La 4th fila de la UA los punteros y las 5 ltimas filas celebrar el captulo "multiplexado"los gastos generales.
Para explicar los distintos tipos de gastos generales si consideramos un sistema donde la carga se pasa a travs de varios intermedios regeneradores antes de llegar a la ADM que se aade/disminuy de.
El repetidor seccin gastos generales se utilizan para las comunicaciones y el control entre dos nodos vecinos.
El captulo "multiplexado"los gastos generales se utilizan para las comunicaciones y la vigilancia entre dos nodos que tienen add/drop instalaciones tales como adm.
En un nivel inferior tambin hay camino los gastos generales que se agregan en un afluente nivel, estos se analizarn en mayor detalle ms adelante.
La vigilancia de las diferentes alarmas generales hace que sea ms fcil de localizar en la red. Una RS alarma indican un problema en el HO SDH lado entre dos nodos, mientras que si la alarma MS puede descartar problemas en el regenerador nodos.
Traza Ruta SDH

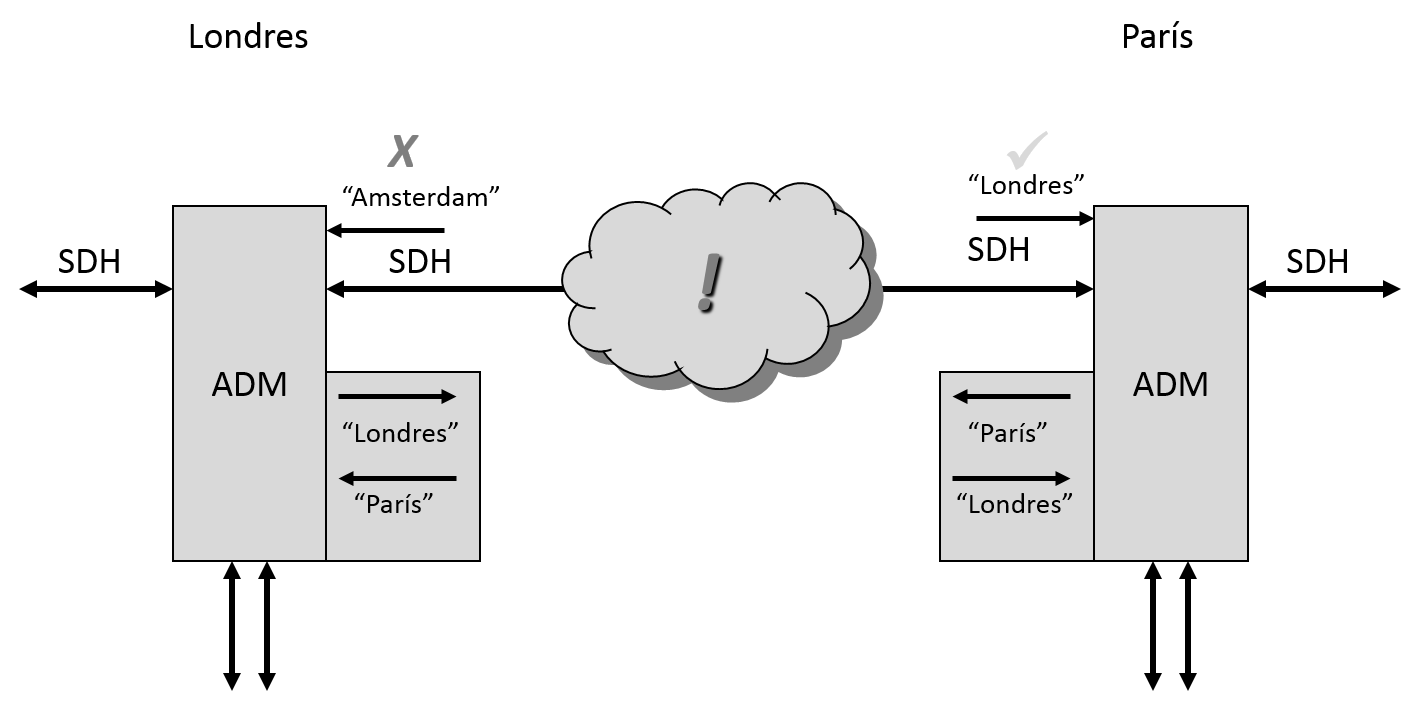

Traza la ruta puede ser muy til para identificar problemas de interconexin entre los nodos. Puede haber diversas interconexiones fsicas tales como empalmes pticos y parches en tramas entre dos nodos. Cada nodo est configurado por el operador de la red para enviar una cadena nica que lo identifica.
Cada nodo tambin se configura con la cadena que debe recibir de su nodo vecino.
Si la ruta que traza es recibido por el nodo coincide con el que esperan entonces todo va bien.
Si el camino trazado no coincide con la traza que el nodo est esperando, esto indica un problema con la conexin entre los nodos.
Gestin SDH

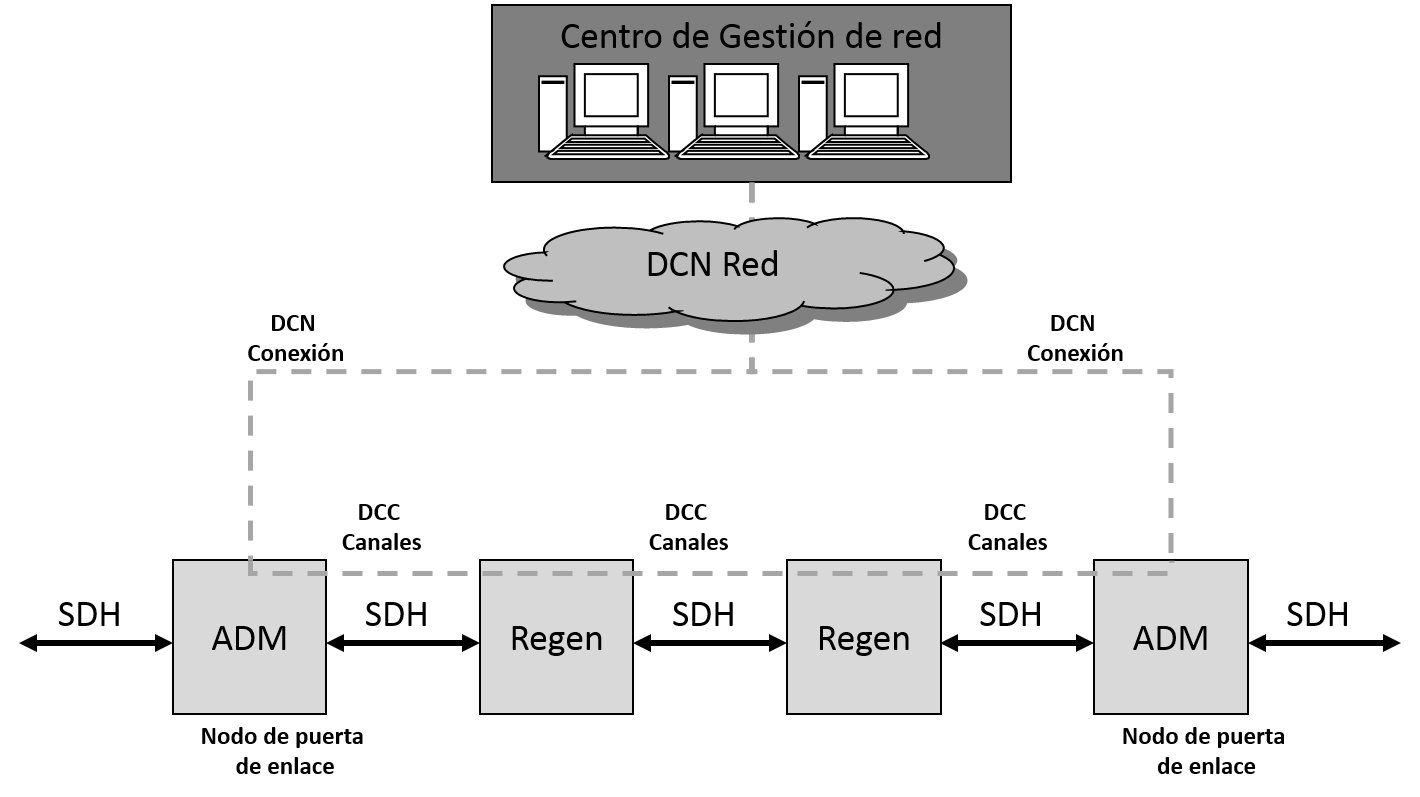

El DCC canales contenida dentro de la seccin gastos generales permiten una fcil gestin de la red SDH. Un sistema de gestin de red conectados a un nodo de la red se pueden comunicar con otros nodos de la red utilizando el DCC canales. El nodo en el que est conectado a la red de DCN es conocida como la Puerta de enlace nodo de resistencia es generalmente ms de un nodo de puerta de enlace de la red.
Resistencia red SDH
En una configuracin de anillo se enva trfico tanto rutas alrededor del anillo de la ADM (Add/Drop Multiplexer). En cualquier ADM que la seal no se cay, simplemente pasa. Aunque el trfico pasa ronda el anillo en ambas rutas slo una ruta se utiliza para extraer el trfico de la ADM, esta ruta es la ruta activa o la ruta de acceso. La otra ruta es conocida como la ruta o camino de espera.

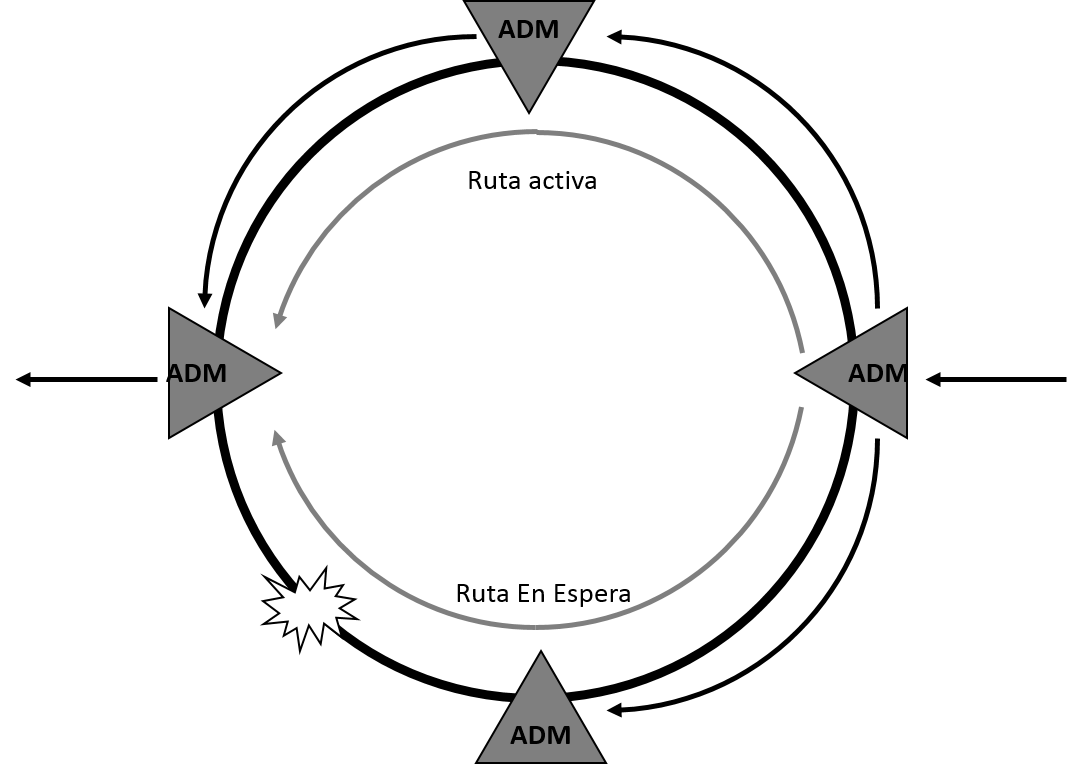

Si hay una interrupcin de fibra en la ruta activa la recepcin de ADM con la seal alternativa como la ruta activa. Esto permite una rpida y restauracin automtica de la circulacin a los clientes. Cuando la fibra est reparado el anillo no automticamente ya que esto podra provocar un nuevo trfico "hit" sino que utilizar esta opcin como ruta de espera en caso de fracaso en el futuro de la nueva ruta activa. El MUX que pierde trfico utilizar la seal K bytes para el interruptor de proteccin del MUX.

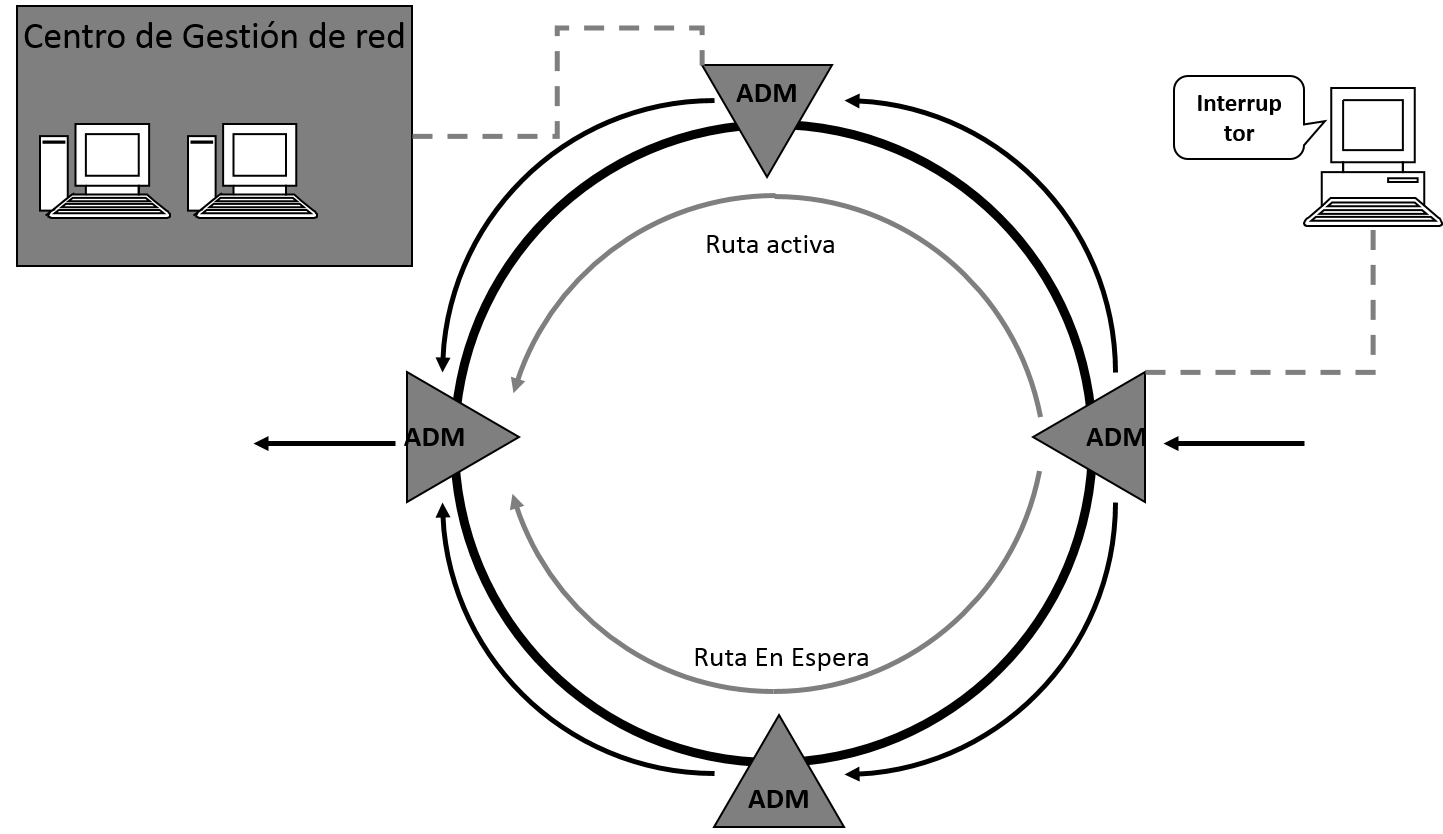

Anillo manual cambia tambin se pueden realizar desde el centro de gestin de la red local o desde los terminales operadas por los ingenieros.
