NGN - Estructura del Marco
Horario 1 a 15 y de 17 a 31
Estos 30 espacios de tiempo están disponibles para la transmisión de la señal analógica digitalizada en 8-bits, con un ancho de banda de 64 kbits/s (p. ej., los datos de sus clientes).
0 Ranura
El sistema recomendado Europea define la franja horaria 0 de cada bastidor es utilizado para la sincronización, también conocido como alineación del bastidor (consulte la Figura 8). Esto se asegura de que los espacios en cada fotograma se alinean entre la emisora y la estación receptora.

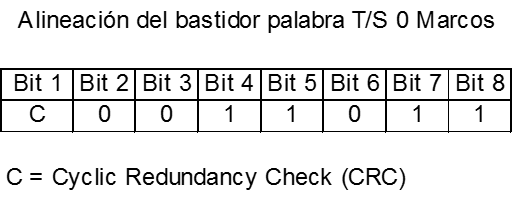

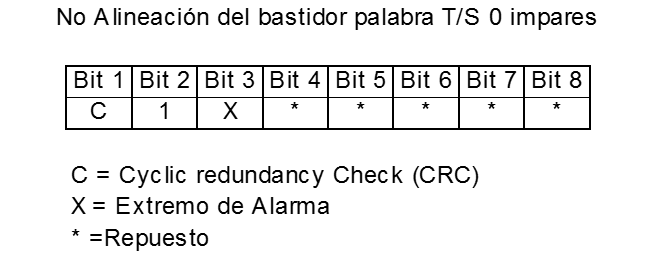

La frame alignment word (FAW) se lleva en los bits de datos 2 a 8 de cada fotograma incluso, mientras que los marcos impares not frame alignment word (NFAW) en datos bit 2 (ver Figura 9).
Una comprobación de errores también está disponible en horario 0, mediante la cyclic redundancy check(CRC) para comprobar la alineación del bastidor, que es llevado en 1 bits de datos de todas las imágenes. También existe la posibilidad de presentar informes finales hasta ahora las alarmas, lo cual está indicado por un 1 binario se inserta en bits de datos 3 de todos los impares. El resto de bits de datos 4 a 8 de la impares puede utilizarse para las alarmas nacionales y la gestión de redes.
Intervalo 16

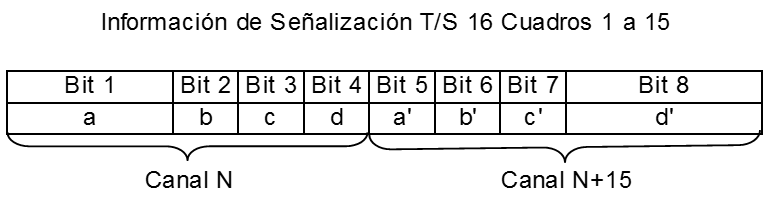

Intervalo 16 tiene 8 bits de datos disponibles y con la utilización de un código de la variable de 4 bits de datos, señalización puede realizarse para 2 canales de voz en cada fotograma.
Por lo tanto, puede considerarse que 15 fotogramas son necesarios para completar la señalización de todos los canales de voz (véase la figura 10). Como ahora hay varios marcos que se llevan en un orden lógico, tiene que haber un dispositivo de alineación. Esto se logra mediante la trama antes a los marcos que contienen información de señalización, conocido como Frame 0.

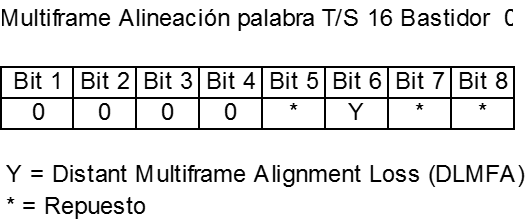

16, En el marco 0 contiene un multiframe alineación word (MFAW), utilizando bits de datos 1 a 4, y se usan para indicar el inicio de un multiframe, que se observan en la estación receptora (véase la figura 11). 6 Bit de datos pueden ser utilizados para indicar distant multiframe alignment loss (DLMFA). Como puede verse, un multiframe consta de todos los marcos necesarios para completar todo discurso y señalización de 16 cuadros, es decir, y es conocido como un multiframe (véase la figura 12). La duración de un multiframe se puede calcular con la siguiente:
Duración de multiframe = número de fotogramas x duración del bastidor
= 16 X 125micro segundos
= 2000Micro segundos
= 2 Mili segundos
El resto de los canales son utilizables para la voz o la fecha de transmisión, y se les conoce como espacios 1 a 15 y 17 a 31, y equiparar a los canales numerados del 1 al 30.
FAW = Frame Alignment Word
MFAW = Multiframe Alignment Word
DATA = 8 bit data words
SIG = CAS signalling timeslot
