IPv6 - Encabezados

La maravilla de IPv6 radica en su encabezado. Una dirección IPv6 es 4 veces más grande que IPv4, pero, sorprendentemente, el cabezal de una dirección IPv6 es sólo 2 veces más grande que el de IPv4. Cabeceras IPv6 tiene un cabezal fijo y cero o más opcional (Extensión) encabezados. Toda la información necesaria que es esencial para que un router se mantiene en el cabezal fijo. La Extensión de encabezado contiene información opcional que ayuda a los routers a entender cómo manejar un paquete/flujo.

Cabezal Fijo

IPv6 cabezal fijo es de 40 bytes de longitud y contiene la siguiente información.

S.N.	Campo & Descripción
1	Versión (4 bits): representa la versión del Protocolo de Internet, es decir 0110.
2	Clase de Tráfico (8 bits): Estos 8 bits se divide en dos partes. El más importante 6 bits se utilizan para el tipo de servicio para que el Router sabe qué servicios deben ser proporcionados a este paquete. Los 2 bits menos significativos se utilizan para Notificación de congestión explícita (ECN).
3	Etiqueta de flujo (20 bits): Esta etiqueta se usa para mantener el flujo secuencial de los paquetes pertenecientes a la comunicación. Las etiquetas de fuentes la secuencia para ayudar a identificar el router que un paquete en particular pertenece a un determinado flujo de información. Este campo permite evitar un reordenamiento de paquetes de datos. Está diseñado para la transmisión/multimedia en tiempo real.
4	Payload Length (16 bits): Este campo se utiliza para indicar a los routers la cantidad de información contiene un paquete en particular en su capacidad de carga. El paquete está compuesto por extensión Los encabezados y los datos de la capa superior. Con 16 bits, hasta 65535 bytes pueden ser indicadas, pero si la extensión los encabezados incluyen salto por salto Extensión del cabezal, a continuación, la carga útil puede exceder 65535 bytes y el valor de este campo se establece en 0.
5	Next Header (8 bits): Este campo se utiliza para indicar el tipo de extensión del cabezal, o si la extensión del cabezal no está presente, entonces indica la capa superior PDU. Los valores para el tipo de capa superior PDU son los mismos que IPv4 's.
6	Hop Limit (8 bits): Este campo se utiliza para detener paquete en forma de bucle en la red infinitamente. Esta es la misma que TTL en IPv4. El valor de Límite de Salto se decrementa en 1, que pasa a través de un enlace (router/salto). Cuando el campo llega a 0 se descarta el paquete.
7	Dirección de origen (128 bits): Este campo indica la dirección de origen del paquete.
8	Dirección de Destino (128 bits): Este campo proporciona la dirección de destinatario del paquete.

Extensión encabezados

En el IPv6, el cabezal fijo que sólo contiene una gran cantidad de información que es necesaria, evitando las informaciones que no es necesario o se utiliza en contadas ocasiones. Toda esa información se coloca entre el cabezal fijo y la capa superior del cabezal en forma de Extensión los encabezados. Cada extensión del cabezal se identifica mediante un valor distinto.

Cuando la extensión se utilizan cabezales, IPv6 de cabezal fijo puntos siguiente campo de encabezado a la primera extensión del cabezal. Si hay una mayor extensión del cabezal, la primera extensión de la plataforma ' ' campo Next-Header puntos al segundo, y así sucesivamente. La última extensión de la plataforma ‘Next-Header’ campo puntos a la capa superior del cabezal. Por lo tanto, todos los encabezados de la siguiente en una lista enlazada.

Si la siguiente cabecera campo contiene el valor 59, que indica que no hay encabezados tras este encabezado, ni siquiera capa superior del cabezal.

Las siguientes extensiones encabezados deben ser apoyados como en RFC 2460:

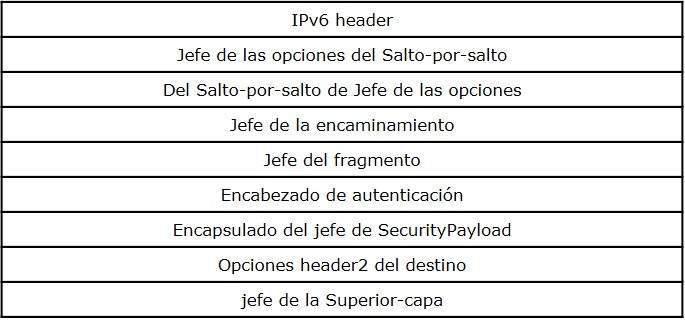

La secuencia de extensión cabezales debe ser:

Estos encabezados:

1. Debe ser procesada por primera y destinos posteriores.
2. Debe ser procesada en función de su destino final.

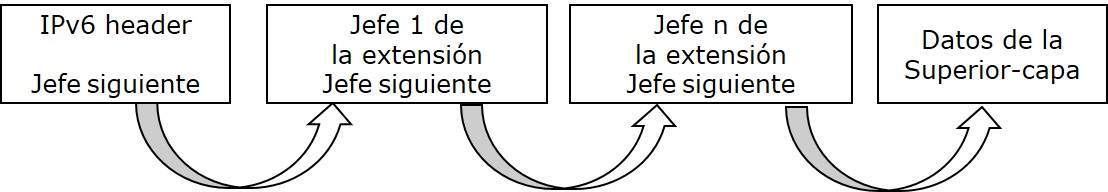

Extensión Los encabezados están dispuestos uno tras otro en una lista vinculada, tal como se muestra en el diagrama siguiente:
